Valvul fluture metal-me-metal me mbyllje

Valvula flutur me saldim me impakt të fortë GYPYD363H është optimizuar nga personeli ynë teknik pas përvetësimit të strukturës dhe karakteristikave të produkteve të ngjashme të huaja dhe kapërcimit të defekteve ekzistuese në përdorimin e produkteve origjinale, duke e bërë jetëgjatësinë e saj të shërbimit më të qëndrueshme dhe vulosjen më të besueshme. Valvula flutur përdor parimin e projektimit tre-dimensional ekscentrik, dhe çifti i vulosjes përbëhet nga dy seksione të pjerrëta konike që mbivendosen. Pas vlerës ekscentrike të trupit të valvulës dhe sediljes së valvulës, qendra e rrotullimit të pllakës flutur mund të realizojë kontaktin e menjëhershëm dhe ndarjen e hapjes dhe mbylljes. Vula labirint realizohet nga struktura e aminuar e unazës së vulosjes së pllakës flutur me metal dhe grafit, e cila jo vetëm që mund të zvogëlojë momentin e ndërrimit të valvulës, por gjithashtu të sigurojë performancën e vulosjes së valvulës flutur. Valvula flutur me presion përdor vlerën e ekscentricitetit që zvogëlon dhe rrit forcën e pllakës flutur, boshtit të valvulës dhe aktivizuesit për të realizuar rrjedhje zero të vulës dypalëshe të hyrjes dhe daljes së valvulës flutur.

Karakteristikat strukturore

1. Strukturë kompakte, madhësi e vogël, peshë e lehtë, funksionim fleksibël, i lehtë për t’u përdorur;

2. Është adoptuar struktura e fortë e vulosjes tre-dimensionale ekscentrike shumështresore, dhe performanca e saj e vulosjes është e besueshme dhe arrin zero rrjedhje;

3. Valvula nuk ka flanxhë, gjë që i sjell komoditet dhe bukuri të madhe izolimit dhe mbështjelljes së tubacionit; 4. Ka karakteristikat e temperaturës hiah, presionit hiah, rezistencës ndaj korrozionit dhe rezistencës ndaj konsumimit.

Standardi i ekzekutimit

Projektimi dhe Prodhimi: GB/T12238, JB/T8527

Madhësia e saldimit: GB/T12224

Gjatësia e strukturës: GB/T122

Test dhe inspektim: GB/T13927, JB/T9092

Parametri i performancës

Temperatura e aplikueshme: Çelik karboni: -29℃~425'℃ Çelik inox: -409C~600°

Forma e transmetimit: mekanizëm krimbi, mekanizëm pneumatik, mekanizëm elektrik, mekanizëm hidraulik

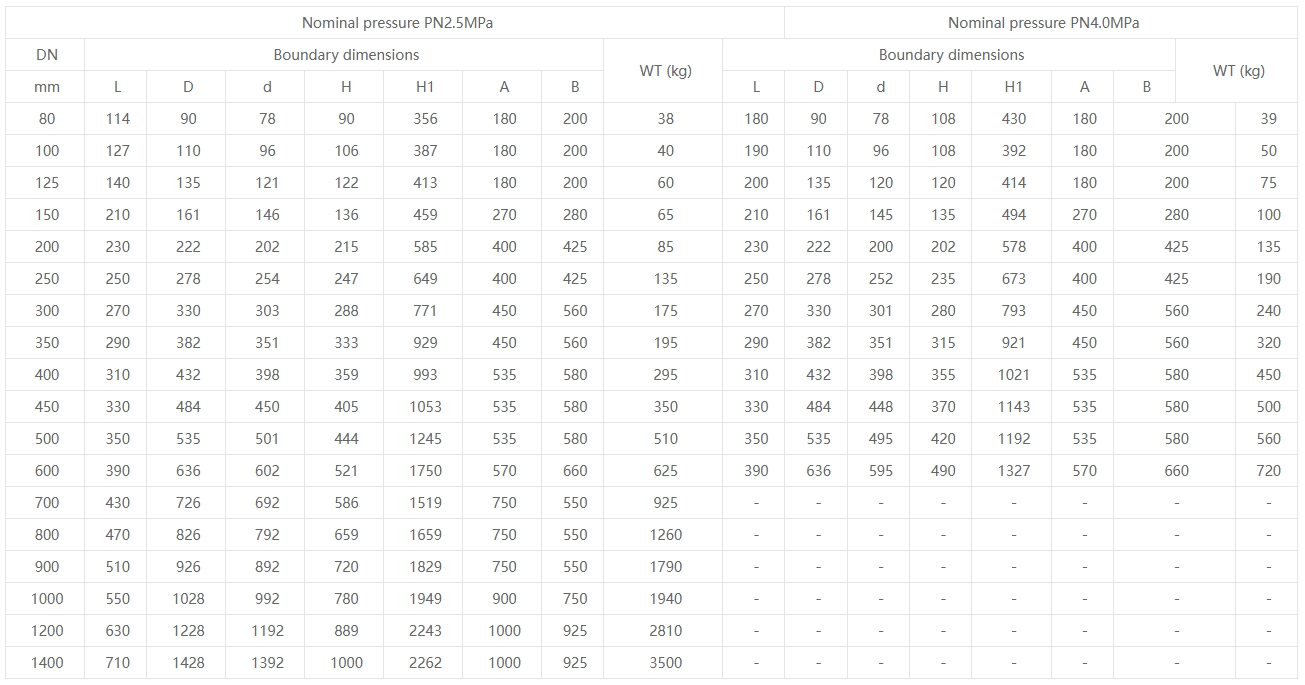

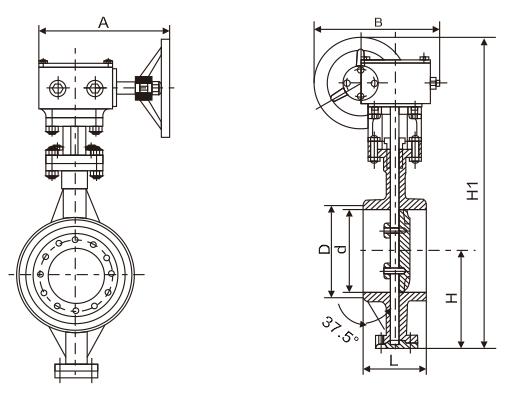

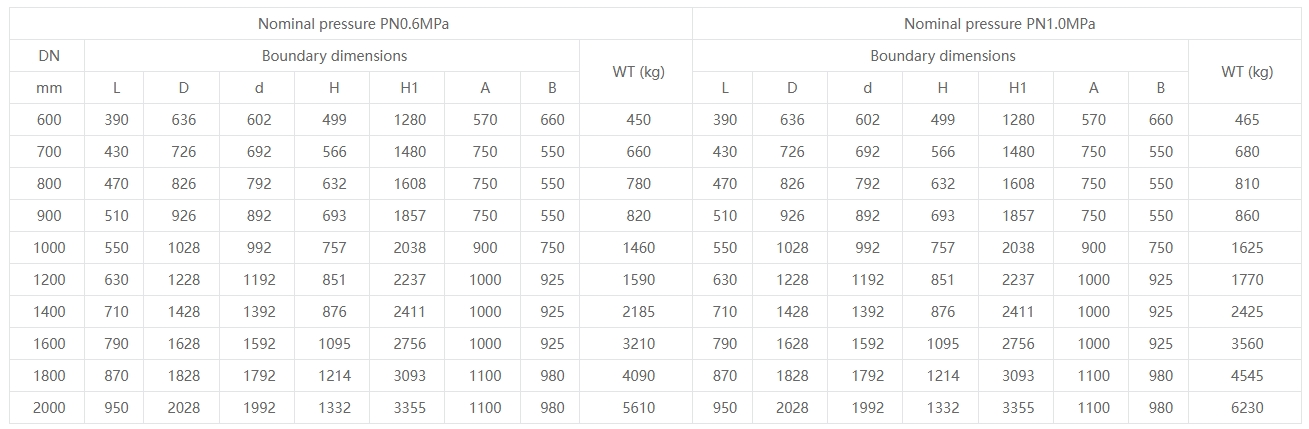

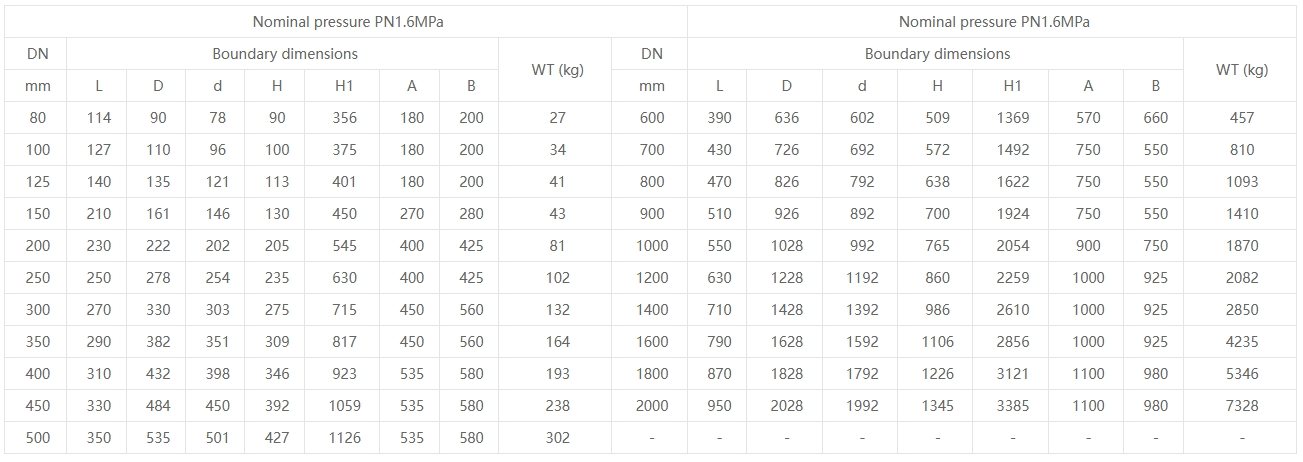

Produkt Përmasat
